ジャッキアップ風力発電所設置プラットフォームは洋上風力タービン設置をどのように変えることができるか

洋上風力プロジェクトでは、困難な海洋環境での重労働、正確なタービン調整、信頼性の高い運用が求められます。風力発電所設置プラットフォームをジャッキアップするから海頂造船所専用のソリューションを提供します。 16MW 以上の大型洋上タービン用に設計されたこの頑丈な設置プラットフォームは、800 トンクラスの旋回クレーン、自動油圧レベリング、モジュール式輸送、堅牢な海洋建設を組み合わせて、浅瀬から深海まで効率的な風力発電所の設置をサポートします。

洋上風力タービンのサイズと容量は増加し続けるため、設置請負業者は、より重いナセル、より高いタワー、より大型のコンポーネント、およびますます要求の厳しい海洋条件に対応できるプラットフォームを必要としています。ジャッキアップ風力発電所設置プラットフォームは、作業デッキをスパッド脚で海面上に持ち上げることでこれらの課題に対処し、重量物の持ち上げや精密な組み立てのための安定した作業環境を作り出します。

海頂造船所 ソリューションは、水深約 3 ～ 100 メートル向けに設計されており、スパッド脚の長さは最大 150 メートル、プラットフォームの総耐荷重は最大 3,000 トン、統合された 800 トンの 360 度旋回クレーンを備えています。自動油圧レベリング システムは約 ±0.05° のレベリング精度を達成でき、モジュール構造により主要コンポーネントをプロジェクト現場の近くに輸送して組み立てることができます。

目次

1. 洋上風力発電の設置がますます困難になっているのはなぜですか?
2. ジャッキアップ風力発電所設置プラットフォームとは何ですか?
3. プラットフォームの主な機能は何ですか?
4. 主な技術パラメータは何ですか?
5. フローティングクレーンではなくジャッキアッププラットフォームを選択する理由は何ですか?
6. プラットフォームはどこで使用できますか?
7. モジュール式建設はプロジェクトの物流をどのように改善しますか?
8. このプラットフォームはオフショアでの吊り上げの安全性をどのように向上させますか?
9. 購入者はプラットフォームを選択する前に何を考慮する必要がありますか?
10. よくある質問
11. 結論

洋上風力発電の設置がますます困難になっているのはなぜですか?

洋上風力エネルギーの急速な発展により、発電能力が大幅に向上した新世代のタービンが導入されました。大型のタービンには、より重いナセル、より長いブレード、より高いタワーが必要となり、より厳しい設置手順が必要になります。

波による船舶の動きが吊り上げ精度に影響を与える場合、従来の洋上設置方法はますます困難になる可能性があります。重量物を持ち上げる際、比較的小さなデッキの動きでも、タワーセクションの位置合わせ、ナセルの位置決め、基礎作業、およびコンポーネントの取り扱いが複雑になる可能性があります。

ここで、自動昇降式設置プラットフォームがエンジニアリング上の大きな利点を提供します。フローティングデッキから継続的に重量物を持ち上げる代わりに、プラットフォームは作業現場に位置し、スパッド脚を展開し、船体を水面上に持ち上げて、比較的安定した作業環境を確立できます。

• 吊り上げ中の波による船舶の動きによる影響の低減
• 大型タービン部品の作動安定性の向上
• 次世代タービンの吊り上げ能力の向上
• タービンアセンブリのための正確なプラットフォームレベリング
• さまざまな沖合水深への適応性

ジャッキアップ風力発電所設置プラットフォームとは何ですか?

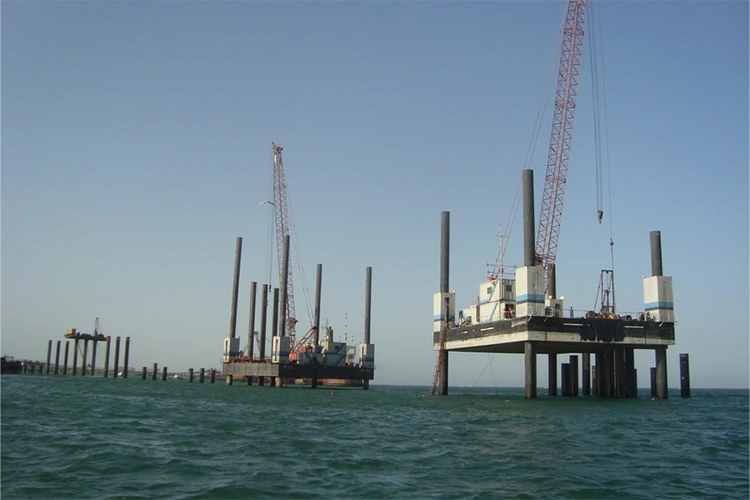

A 風力発電所設置プラットフォームをジャッキアップするは、風力タービンの設置、基礎関連の作業、重量物の運搬、および特定の海洋メンテナンス活動をサポートするように設計された特殊な海洋建設プラットフォームです。

従来の浮体船とは異なり、プラットフォームは垂直に可動するスパッドレッグを使用して海底との安定した接続を確立します。油圧昇降装置は、位置決め後、作業デッキを水面上に持ち上げます。この構成により、より安定した作業台から重量物を持ち上げる作業が可能になります。

大規模な洋上風力発電プロジェクトの場合、プラットフォームは以下を含むいくつかの重要なシステムを 1 つの作業ユニットに統合できます。

• 大型360°旋回クレーン
• 油圧プラットフォームレベリングシステム
• スパッドレッグとジャッキシステム
• 風力タービン部品ハンドリング装置
• 基礎レベリングおよびグラウト注入支援装置
• リアルタイムの負荷および位置監視システム
• 非常用電源および昇降システム

プラットフォームの主な機能は何ですか?

1. 800トン級の重量物吊り能力

一体型の 360° 旋回クレーンは、要求の厳しい海上の吊り上げ作業向けに設計されており、定格容量は最大 800 トン、最大作業半径は約 45 メートルです。主フックの揚程は少なくとも 120 メートルに達することができ、補助フックは少なくとも 150 メートルに達することができます。

この構成により、プラットフォームは、重量が最大約 600 トンのナセルや重量が最大約 300 トンの個々のタワーセクションなどの大型タービン部品の取り扱いに適しています。

2. 自動油圧レベリング

風力タービンの主要コンポーネントを接続する際には、精度が不可欠です。統合された油圧レベリング システムは、プラットフォームのアライメントを自動的に維持するように設計されており、レベリング精度は約 ±0.05° と規定されています。

これにより、タワーの設置、ナセルの持ち上げ、基礎の操作、その他の精度が重要な手順において、より制御された作業環境を作り出すことができます。

3. 頑丈な船舶用鋼構造

主構造にはCCSB船舶用鋼板を使用し、デッキには耐摩耗性改質船舶用鋼板を組み込むことができます。主な耐力ビームの厚さは 60 mm 以上に指定され、降伏強度は少なくとも 235 MPa です。

4. モジュール式で可搬性のある設計

プラットフォームは複数の可搬性セクションに分割できます。このアプローチにより、従来の大規模造船インフラや深海建設施設が制限されている地域への輸送が簡素化されます。

5. リアルタイム監視および緊急システム

オフショアでの重量物の運搬には継続的な監視が必要です。プラットフォームには、プラットフォームのレベル、吊り上げ荷重、風速、位置の監視機能が組み込まれています。非常用発電機、手動昇降装置、クレーン落下防止保護装置が追加の運用上の安全装置を提供します。

主な技術パラメータは何ですか?

次の表は、HAIDING SHIPYARD Jack Up Wind Farm 設置プラットフォームに関連する主な仕様をまとめたものです。

注: 実際のプラットフォームの構成、吊り上げ能力、脚の長さ、寸法、および認証要件は、特定の風力発電プロジェクト、タービンのモデル、海底の状態、および適用される海洋規制に従って確認する必要があります。

フローティングクレーンではなくジャッキアッププラットフォームを選択する理由は何ですか?

浮体式クレーン船は優れた機動性を備えていますが、その浮遊性の性質により、デッキの動きが波、風、潮流の影響を受ける可能性があります。大型のタービン部品の場合、この動作により精密な吊り上げ作業が複雑になる可能性があります。

ジャッキアップ構成では、異なる動作原理が提供されます。プラットフォームを配置して上昇させると、作業デッキは海面に浮き続けるのではなく、スパッド脚によって支えられます。

最適なソリューションは最終的には、プロジェクトの深さ、海底の状態、タービンの仕様、設置スケジュール、天候窓、輸送インフラ、およびプロジェクト全体の経済性に依存します。

プラットフォームはどこで使用できますか?

最新のジャッキアップ風力発電所設置プラットフォームは、1 つの持ち上げ作業に限定されるのではなく、洋上風力発電開発の複数の段階をサポートできます。

洋上風力タービンの設置

このプラットフォームは、タワーセクションの設置、ナセルの持ち上げ、タービンコンポーネントの位置決め、および大型洋上タービンに関連するその他の重量物を持ち上げる作業をサポートできます。

基礎のレベリングとグラウト注入

基礎または杭の設置後、安定したデッキスペースにより、レベリング、グラウト注入、機器の取り扱い、および関連する建設作業がサポートされます。

洋上風力発電所のメンテナンス

適切なプロジェクト構成では、プラットフォームは、メンテナンス ツール、消耗品、予備コンポーネント、資材移送作業のための一時的なオフショア サポート ベースとして機能できます。

大容量洋上風力発電プロジェクト

16MW 以上のタービン向けに設計された構成を備えたこのプラットフォームは、従来の昇降ソリューションでは容量や安定性の限界に直面する可能性がある次世代洋上風力発電所に特に適しています。

モジュール式建設はプロジェクトの物流をどのように改善しますか?

モジュラー構造の重要な利点の 1 つは、大型の海洋設置プラットフォームを 1 つの巨大な構造物として製造および輸送する必要がないことです。

プラットフォームは、メインプラットフォーム構造、スパッド脚セクション、クレーンモジュールなどの複数のセクションに分割できます。参照された設計によると、プラットフォームは約 7 ～ 9 つの主要なセクションで構成され、個々のセクションは実際の輸送と組み立てのために設計されています。

• 道路輸送:適切なセクションは内陸の組立場所に輸送できます。
• 鉄道物流:モジュール式コンポーネントは、適切な複合輸送計画に統合することができます。
• 海上輸送:より大きなセクションはバージまたは重量物運搬船で移動できます。
• 現場での組み立て：モジュラーセクションはプロジェクトの場所の近くに接続できます。
• グローバルなプロジェクト展開:このアプローチは、港湾インフラの状況が異なる地域でオフショア プロジェクトにサービスを提供するのに役立ちます。

このモジュール式の哲学は、国際的な風力発電所開発者、EPC 請負業者、海洋建設会社、海洋設置サービスプロバイダーにとって特に価値があります。

このプラットフォームはオフショアでの吊り上げの安全性をどのように向上させますか?

安全性は、数百トンの機器を沖合で持ち上げる際に最も重要な考慮事項の 1 つです。したがって、このプラットフォームは、構造工学、油圧制御、監視技術、および緊急システムを組み合わせています。

1. 自動レベリング:油圧システムは、必要なプラットフォームの姿勢を維持するのに役立ちます。
2. 負荷監視:センサーは吊り上げ荷重を監視し、動作上の警告を発します。
3. 位置監視:測位システムは、オペレーターが海上作業中にプラットフォームの位置を把握するのに役立ちます。
4. 風監視:風速情報は運用上の意思決定をサポートします。
5. 非常用電源:500 kW の非常用発電機がバックアップ電力機能を提供します。
6. クレーン保護:落下防止および風ロックシステムは、吊り上げおよび待機作業中に追加の安全装置を提供します。

海洋プロジェクトの場合、これらの機能は常に、より広範な海洋安全管理システム、吊り上げ計画、気象監視プロセス、およびプロジェクト固有のリスク評価に統合される必要があります。

購入者はプラットフォームを選択する前に何を考慮する必要がありますか?

ジャッキアップ風力発電所設置プラットフォームの購入は、エンジニアリング上の重要な決定です。購入者はクレーンの能力だけに焦点を当てるのではなく、プロジェクト全体を評価する必要があります。

• 水深:スパッドレッグの構成が実際の動作深さと一致していることを確認します。
• 海底の状況:地盤の強度、浸透要件、基礎の安定性を分析します。
• タービン仕様:ナセル重量、タワーセクション重量、ハブ高さ、タービン容量を確認してください。
• クレーン性能：定格荷重、作業半径、揚程、同期精度を評価します。
• デッキ容量:設備、人員、資材、クレーンの荷重が構造上の制限内に収まっていることを確認します。
• 交通機関：港へのアクセス、道路制限、海上輸送、組み立て要件を考慮してください。
• 分類：ABS、CCS、DNV、または別の分類フレームワークが必要かどうかを判断します。
• 腐食保護:長期のオフショアサービスのためのコーティングシステムと陰極防食を検討してください。
• アフターセールスエンジニアリング:メーカーが設置計画、試運転、技術サポート、およびメンテナンス支援を提供しているかどうかを確認してください。

を探している海外のバイヤー向け中国メーカーまたは中国のサプライヤー、注文する前に、製造能力、エンジニアリング経験、品質管理、文書化、認証サポート、輸送計画、カスタマイズ能力を評価することも重要です。

よくある質問

1. ジャッキアップ風力発電所設置プラットフォームは何に使用されますか?

これは主に、基礎関連の作業、タワーの設置、ナセルの吊り上げ、コンポーネントの取り扱い、一部の洋上風力発電所のメンテナンス作業など、洋上風力タービンの建設と重量物運搬に使用されます。

2. このプラットフォームはどのくらいの水深で動作できますか?

参照された HAIDING SHIPYARD の構成は、水深約 3 ～ 100 メートル、スパッド脚の長さ約 50 ～ 150 メートル向けに設計されています。最終仕様は実際の現場条件に応じてカスタマイズする必要があります。

3. プラットフォームはどのようなタービン容量をサポートできますか?

このプラットフォームは、16MW 以上の構成を含む、次世代の洋上タービンを念頭に設計されています。参考設計は、最大約 600 トンのメイン エンジン重量に対応します。

4.一体型クレーンはどれくらい持ち上げることができますか?

統合された 360° 旋回クレーンは、作業半径、構成、動作条件、およびプロジェクト固有のエンジニアリング要件に応じて、最大約 800 トンの定格吊り上げ能力を備えています。

5. 自動レベリングが重要なのはなぜですか?

正確なレベリングにより、重量物の持ち上げやタービンコンポーネントの位置合わせのための安定した作業面を作成できます。参照プラットフォームは、約 ±0.05° の自動油圧レベリング精度を提供します。

6. プラットフォームはカスタマイズできますか?

はい。プラットフォームの寸法、スパッド脚の長さ、クレーンの構成、吊り上げ能力、デッキの配置、その他の技術パラメータは、水深、タービンのサイズ、海底の状態、プロジェクトの要件に応じて設計できます。

結論

洋上風力発電の急速な成長により、精度と運用効率を維持しながら大型タービンを安全に扱える設置機器の需要が高まっています。あ風力発電所設置プラットフォームをジャッキアップするは、作業デッキを水上に上げ、重量物の持ち上げ、油圧レベリング、監視、モジュール式の輸送機能を 1 つの専用システムに統合することにより、従来の浮体式吊り上げソリューションに代わる安定した代替手段を提供します。

開発者、EPC 請負業者、オフショア建設会社、および製品を評価する国際バイヤー向け中国のメーカーまたはサプライヤー, HAIDING SHIPYARD は、800 トンクラスの吊り上げ能力、3,000 トンのプラットフォーム総耐荷重、50 ～ 150 メートルのスパッドレッグ、約 3 ～ 100 メートルの水深での運用など、頑丈な洋上風力発電設備の要件を中心に設計されたプラットフォームのコンセプトを提供しています。洋上風力発電設置プロジェクトを計画していて、カスタマイズされたプラットフォーム構成、技術相談、輸送ソリューション、またはプロジェクト固有のエンジニアリング サポートが必要な場合は、お問い合わせ今すぐ HAIDING SHIPYARD とお客様の要件について話し合い、次の風力発電プロジェクトに向けた実用的な洋上設置ソリューションを開発してください。
