急速設置橋

Rapidly Emplaced Bridge は、従来の交通インフラが緊急の運用要件を満たせない状況のために開発された統合型水上緊急支援システムです。

洪水災害、橋の破損、道路の寸断、遠隔エンジニアリング プロジェクトでは、多くの場合、迅速に導入でき、確実に動作する一時的な水路横断ソリューションが必要になります。タグボート、クレーン、および大規模な設置チームに依存する従来の浮橋とは異なり、このシステムは、推進、位置決め、接続、耐荷重機能をそれぞれの独立したモジュールに組み合わせています。

この橋は、標準化された 10 メートルの自走ポンツーン モジュールを中心に構築されています。横断距離や運用ニーズに応じて複数のユニットを接続し、小さな水路から100メートルを超える大きな水路まで浮橋構造を構築できます。

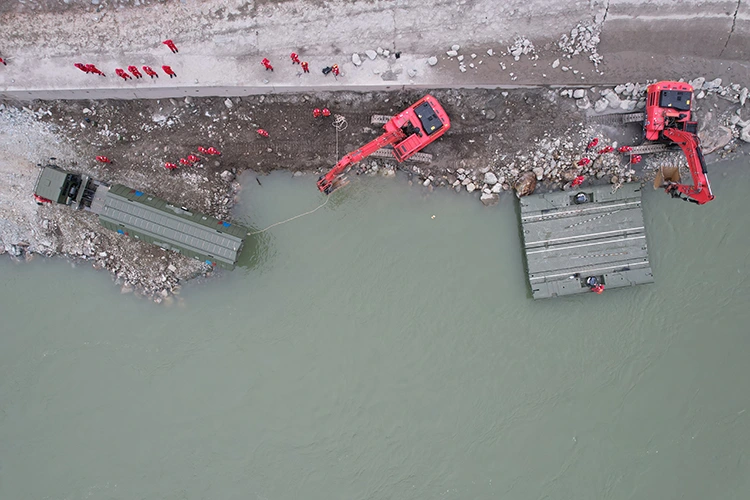

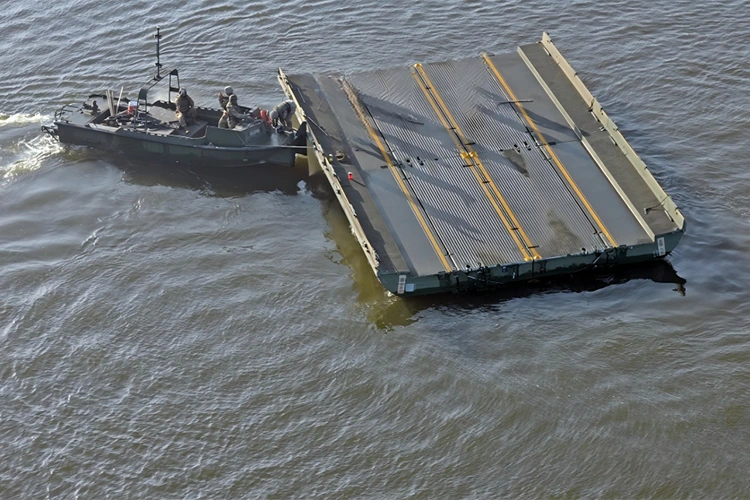

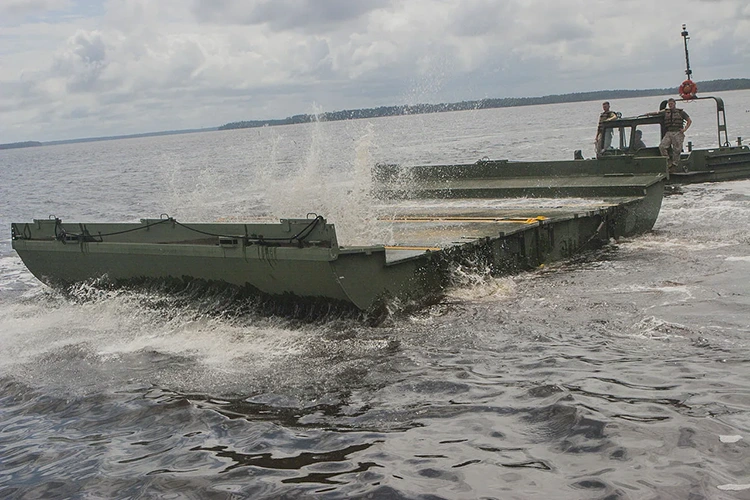

各モジュールは独立したナビゲーションが可能で、指定された展開エリアに直接移動できます。位置決め後、モジュールは統合された接続システムによって位置合わせおよびロックされ、安定したフローティング ブリッジを形成します。

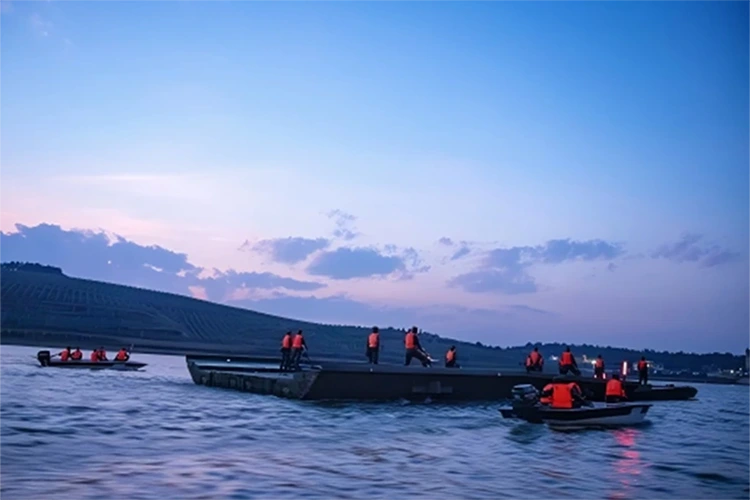

完全な橋梁構造が必要でない場合は、個々の電力供給モジュールを、人員、救助用具、車両、緊急物資を輸送するためのフェリーユニットとして動作させることもできます。

主な特長

1. 標準化されたモジュール式ポンツーン設計

モジュール構造には、いくつかの実用的な利点があります。

· 10mから100m+までの柔軟な構成

· 輸送と保管の簡素化

· 現場での組み立ての迅速化

· メンテナンスと交換が簡単

· 将来の要件に合わせて容量を拡張可能

この設計により、緊急機関やエンジニアリング請負業者は、さまざまな動作環境に適応できる機器を準備できます。

2. 独立自走ナビゲーションシステム

自走式設計により、次の点が改善されます。

· 展開速度

· 位置精度

· 運用の柔軟性

· 応答効率

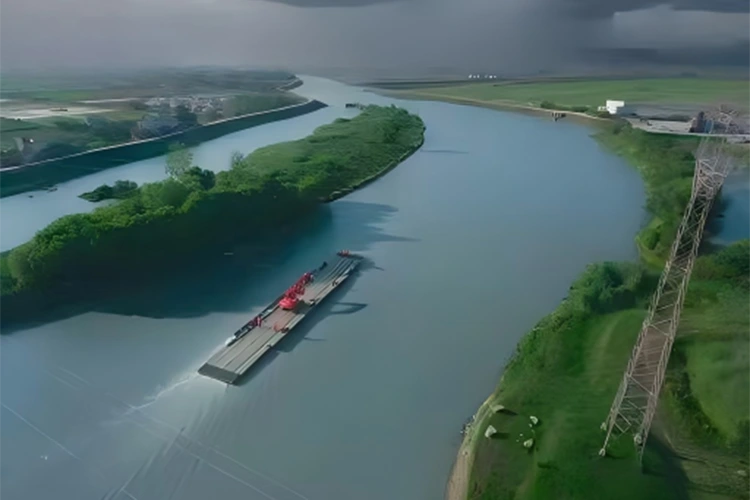

橋の建設が必要ない場合、個々のモジュールは動力付きフェリープラットフォームとして独立して動作し続けることができます。

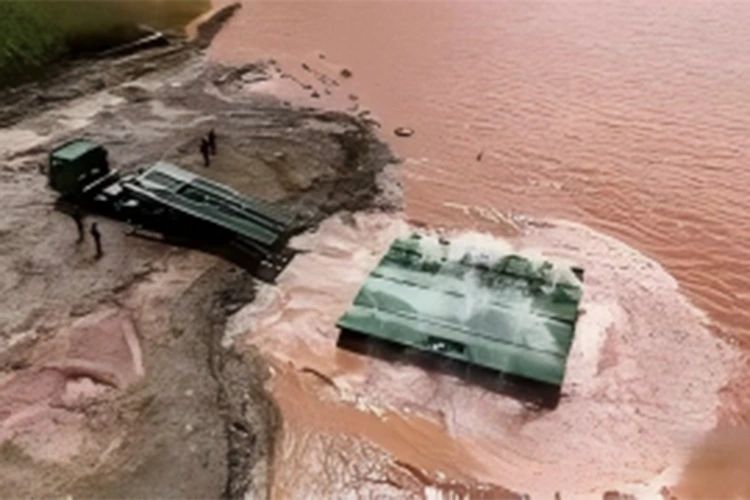

3. 緊急時の迅速な展開

緊急事態には、迅速に輸送して設置できる機器が必要です。

標準的な 60 メートルのブリッジ構成は、通常、適切な動作条件下で 10 ～ 15 分以内に導入できます。

この迅速な応答機能により、システムは次の用途に適しています。

· 洪水救助活動

· 緊急輸送復旧

· 災害救援物流

· インフラストラクチャの一時的な復旧

4. 頑丈な耐荷重能力

ブリッジ システムは、デッキの安定性を維持しながら、接続されたモジュール全体に荷重を分散する高強度の構造フレームワークを使用して設計されています。

標準的な 60 メートルのブリッジ構成では、以下が提供されます。

· 定格積載量: 60トン

· 重機横断能力

· 安定した車両輸送性能

構造試験中、全荷重時の橋床版の最大変形は 12 mm 以内に制御され、除荷後の永久変形はありませんでした。

この信頼性の高い積載性能により、重量のある救助機器やエンジニアリング機器の継続的な輸送が必要な用途をサポートします。

5. 複雑な水環境への適応性

緊急作業は、多くの場合、予測不可能な環境条件下で行われます。

TheRapidly Emplaced Bridge は、次の環境で動作するように設計されています。

· 川

· 湖

· 貯水池

· 洪水チャネル

· 沿岸の浅海

システムは以下の動作温度をサポートします。

-30℃～+55℃

パフォーマンス テストでは、次の条件で安定した動作が確認されました。

· 水流の速度は最大 2.8 m/s

· 最大 3.0 m/s の短期抵抗

· 最大風力 6 までの風条件

· 波の高さ約0.5メートル

インテリジェントなバラスト調整システムは、水位の変化を補償し、動作条件の変化時の安定性を向上させます。

6. デュアル動作モード

ブリッジ システムは、1 つのプラットフォーム内で 2 つの動作モードを提供します。

フローティングブリッジモード

複数のモジュールを接続して、次の目的で一時的なフローティング ブリッジを作成できます。

· 車両輸送

· 人の移動

· 機器の移動

· 緊急物流

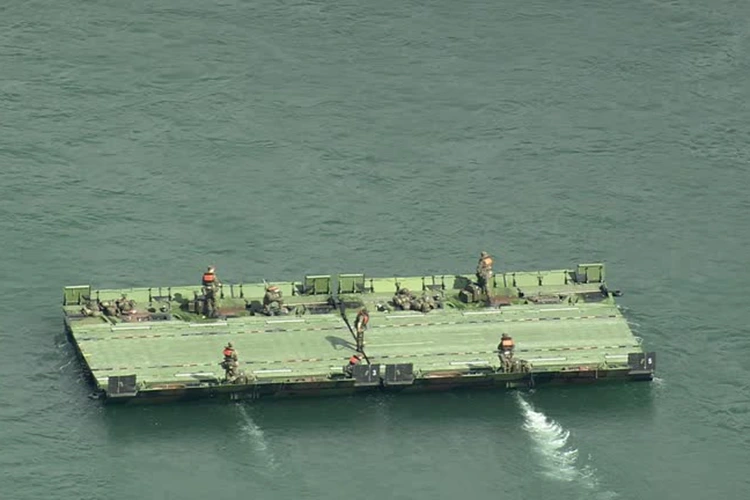

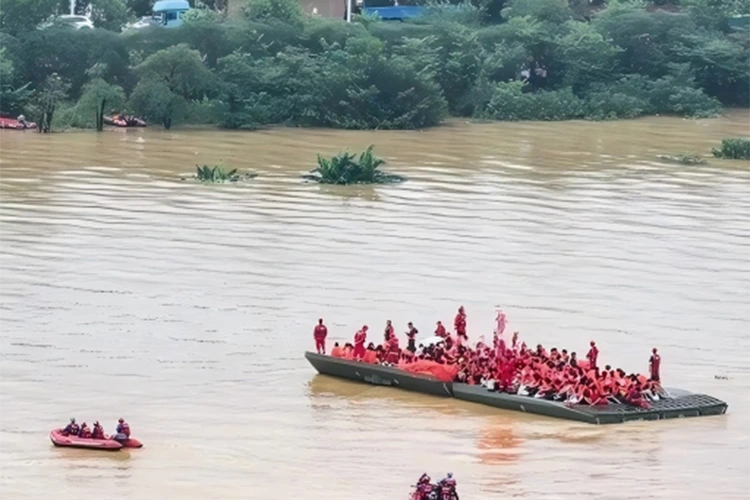

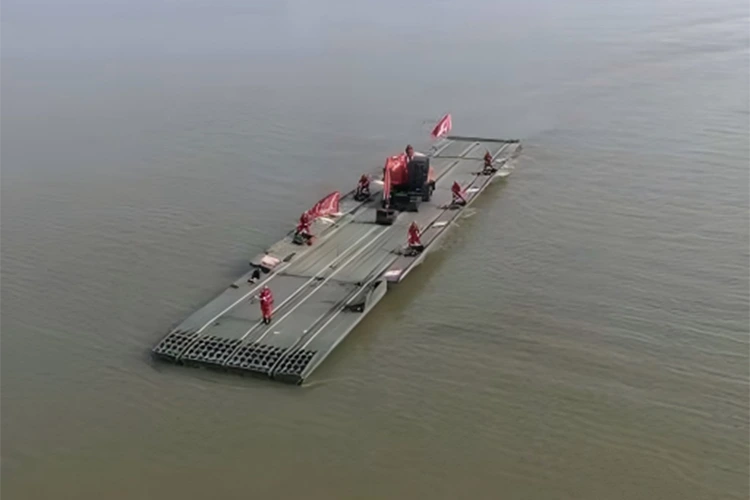

パワードフェリーモード

個々の電力供給モジュールは、次の目的で独立して動作できます。

· 川渡り

· 救助輸送

· 遠隔地への物資配送

この二重機能設計により、装置の稼働率が向上し、オペレーターは現場の状況に応じて最適な方法を選択できます。

技術的なパフォーマンスと信頼性のテスト

構造強度および荷重試験

標準的な 60 メートルのモジュラー橋構成は、重量物輸送時の構造の安定性を評価するために、60 トンの定格荷重の下でテストされました。

全負荷運転中、橋床版の最大垂直変形は 12 mm にとどまり、除荷後も永久変形は発生しませんでした。

モジュール式ロック システムは、緩みや構造的損傷を生じることなく繰り返しの接続テストを完了し、複数の展開サイクルにおいて信頼性の高いパフォーマンスを保証します。

1.6 以上の転倒防止安全係数により、重荷重や横波衝撃条件下での安定性がさらに高まります。

これらのテスト結果は、救助車両、エンジニアリング機械、緊急輸送要件をサポートする橋の能力を実証しています。

連続動作および耐久性試験

緊急装備は、延長された救助および回収任務の間も動作し続けなければなりません。

完全なブリッジ システムが正常に完了しました。

· 72 時間連続全負荷動作テスト

· 1,000 回を超える組み立てと分解のサイクル

· 高温および低温試験

· 雨および風波環境テスト

これらの評価を通じて、推進システム、油圧システム、電子制御システムは安定した動作を維持しました。

耐久性に優れた設計により、メンテナンスの必要性が軽減され、長期的な現場展開時の機器の可用性が向上します。

インテリジェントな制御と位置決め性能

効率的な導入は、正確な位置決めと信頼性の高いモジュール接続にかかっています。

各電源モジュールには、動作状況を監視し、ナビゲーションや組み立て中にオペレーターを支援するインテリジェントな制御プラットフォームが統合されています。

このシステムは以下を提供します。

· リアルタイムの橋梁姿勢監視

· 自動油圧バランス調整

· 水位補償

· 過負荷保護

· 故障診断機能

位置決めテスト中、システムは 5 cm 以内の位置合わせ精度を達成し、手動調整時間を短縮し、組み立て効率を向上させました。

モジュール構成オプション

TheRapidly Emplaced Bridge は標準化された電源モジュールを使用しているため、お客様は水幅、交通要件、運用条件に応じて適切な橋の長さを選択できます。

各構成では、次のような主要な利点が維持されます。

· 独立したナビゲーション

· 迅速な導入

· 重量物の輸送

· モジュール式拡張機能

このモジュール式アプローチにより、組織は既存の機器を交換することなく、将来の運用要件に応じてブリッジ容量を拡張できます。

主な用途

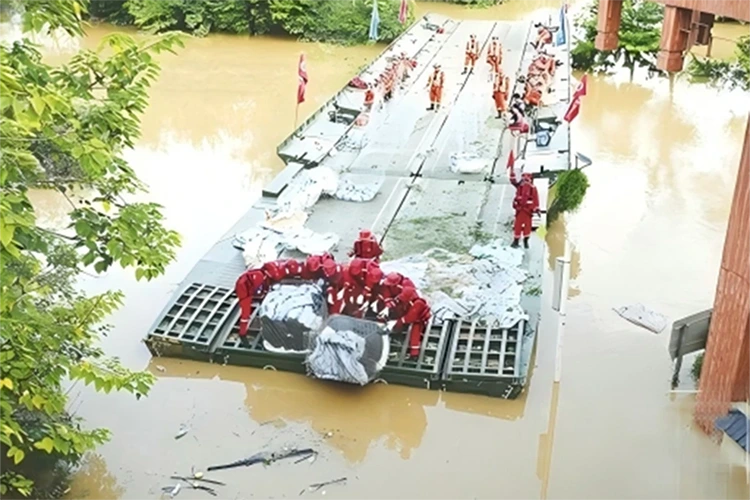

治水と災害救助

洪水や異常気象の際には、損傷した道路や水没した橋が地域社会を孤立させ、緊急対応が遅れる可能性があります。

モジュール式動力舟橋は、以下の一時的な輸送アクセスを提供します。

· 救助チーム

· 緊急車両

· 医療用品

· 救援物資

· エンジニアリング機器

その迅速な展開機能は、重要な対応期間中に輸送リンクを復旧するのに役立ちます。

緊急水難救助

このシステムは、河川、貯水池、浸水地域での救助活動に安定した渡河能力を提供します。

以下をサポートします。

· 人員の避難

· 救助資機材の輸送

· 緊急物資の配達

· 一時的なアクセスの確立

自走式設計により、従来の輸送ルートが利用できない場合の機動性が向上します。

インフラ復旧

橋の崩壊、道路の損傷、自然災害の後、恒久的なインフラの再建には多くの場合、多大な時間がかかります。

モジュール式浮橋は、恒久的な修理が行われている間の一時的な輸送ソリューションを提供します。

以下をサポートできます。

· 建設車両

· 修理機器

· 資材の輸送

· 労働力の移動

海洋工学サポート

海洋建設プロジェクトでは、多くの場合、柔軟な一時輸送システムが必要になります。

ブリッジは以下に関連する操作をサポートできます。

· 港湾建設

· 貯水池プロジェクト

· オフショアエンジニアリング

· 水利プロジェクト

· パイプラインとエネルギーインフラ

モジュラー設計により、変化するプロジェクト要件に応じて再配置が可能です。

民間防衛と緊急時の移動

迅速な展開、独立したナビゲーション、および重荷重能力の組み合わせにより、このシステムは高速水域横断能力を必要とする緊急移動ミッションに適しています。

アプリケーションには次のものが含まれます。

· 民間防衛作戦

· 緊急物流

· 戦略的な輸送サポート

· 大規模な救助活動

海頂造船所を選ぶ理由

緊急橋のサプライヤーを選択するには、製品仕様を評価するだけでは不十分です。製造能力、エンジニアリングサポート、カスタマイズ能力、長期サービスも同様に重要な要素です。

HAIDING SHIPYARD はモジュール式水上機器の開発と製造を専門とし、緊急対応、洪水制御、輸送復旧、海洋工学用途のための統合ソリューションを提供しています。

構造製作からシステム統合まで、各ブリッジ モジュールは標準化された製造手順に従って、一貫したパフォーマンスと信頼性の高い動作を保証します。

当社のエンジニアリング チームはお客様と協力して、以下に基づいて最適な構成を決定します。

· 水路幅

· 必要な耐荷重

· 動作環境

· 導入要件

· 交通条件

顧客が個別の電源モジュールを必要とする場合でも、完全な浮橋システムを必要とする場合でも、HAIDING SHIPYARD は実際の運用ニーズに基づいて設計された実用的なソリューションを提供します。

OEMおよびカスタマイズサービス

プロジェクトが異なれば、必要なブリッジ構成も異なります。 HAIDING SHIPYARD は、特定のアプリケーション要件を満たすカスタマイズ オプションを提供します。

品質管理

信頼性の高い非常用設備には厳格な製造管理が必要です。

各モジュール式ブリッジ システムは、製造プロセス全体を通じて次のような検査を受けます。

· 原材料検査

· 構造製作検査

· 溶接品質検査

· 機械アセンブリの検証

· 油圧システムのテスト

· 電気制御試験

· ナビゲーション機能のテスト

· 負荷パフォーマンスの検証

· 最終動作検査

よくある質問

舟橋はタグボートなしでも運行できますか?

はい。各モジュールには独立した推進システムが装備されており、外部の牽引装置なしで自律航行、測位、接続が可能です。

橋を設置するのにどのくらい時間がかかりますか?

展開時間は橋の長さと現場の状況によって異なります。標準的な 60 メートルの構成は、適切な条件下であれば通常 10 ～ 15 分以内に完了できます。

橋の最大長はどれくらいですか?

モジュラー設計により、追加の電源モジュールを接続することで、100 メートルを超えるブリッジ構成が可能になります。

橋はどの程度の耐荷重に耐えることができますか?

標準の 60 メートル構成では、定格荷重容量が 60 トンになります。

個々のモジュールはフェリーとして機能しますか?

はい。個々の電力供給モジュールは、人員や機器の輸送のために独立して動作できます。

ブリッジはどのような環境で動作できますか?

このシステムは、川、湖、貯水池、放水路、沿岸の浅瀬に適しています。

どの温度範囲に対応していますか?

動作温度範囲は-30℃～+55℃です。

ブリッジはカスタマイズできますか?

はい。 HAIDING SHIPYARD は、橋の長さ、負荷要件、制御システム、サポート機器のカスタマイズを提供します。

技術サポートは提供していますか?

はい。技術相談、操作指導、スペアパーツサポート、メンテナンスサポートを行っております。

海頂造船所へのお問い合わせ

緊急輸送ルートが遮断された場合、迅速かつ安全にアクセスを復旧するには、信頼性の高い渡水設備が不可欠になります。

HAIDING SHIPYARD は、洪水制御、災害対応、インフラ復旧、海洋工学用途向けに設計された急速設置型橋ソリューションを提供しています。

技術仕様、構成に関する推奨事項、カスタマイズされたプロジェクト ソリューションについては、当社のエンジニアリング チームにお問い合わせください。
