カッターサクション浚渫船

Shandong Haiding Shipbuilding Manufacturing Co., Ltd. は、中規模から大型の浚渫設備を提供する中国のメーカーおよびサプライヤーです。当社は長年にわたり海洋浚渫エンジニアリングに専念し、大きなメリットを蓄積してきました。当社の HAIDING SHIPYARD カッターサクション浚渫船は、ヨーロッパ、アメリカ、東南アジア、その他多くの世界市場で存在感を示しています。何を待っていますか?今すぐ参加しましょう！

お問い合わせを送信

製品説明

当社は、洗練され最適化された設計と堅牢なパフォーマンスにより、お客様が浚渫プロジェクトを効率的に実行できるように支援します。 HAIDING SHIPYARD カッターサクション浚渫船には高効率回転カッターヘッドが装備されており、この装置は川底や海底のさまざまな種類の土を効果的にほぐすことができます。統合された流体力学最適化設計のおかげで、水と堆積物を均一性 90% 以上で迅速に混合して泥水混合物を形成します。混合物は大口径吸込管（オプション径Φ300～Φ800mm）よりポンプ本体内に吸い込まれた後、高圧吐出管により長距離輸送され、最大搬送距離は3000mです。業界平均と比較して、強力な運用継続性と低いエネルギー消費が特徴です。

製品の核となる設計

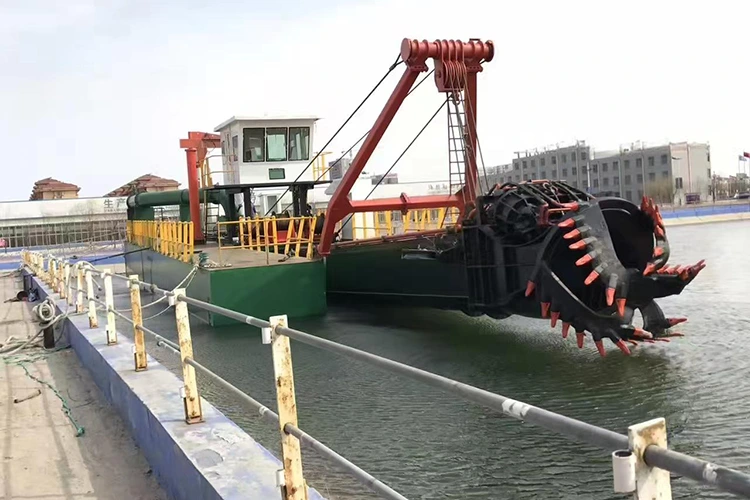

モジュール式アセンブリと統合設計を採用したHAIDING SHIPYARDカッターサクション浚渫船は、追加の補助装置を必要とせずに、浚渫、泥の運搬、船上での荷降ろしの全プロセスを独立して完了します。従来の設備に比べ施工効率が30%以上向上し、プロジェクトサイクルを大幅に短縮できます。比較的幅広いシナリオ適応性を誇り、風力5レベル以下、流速1.5m/s以下の条件下で内陸湖、沿岸港湾、内陸水路の浚渫作業を完了できます。土壌との親和性が高く、砂、砂質ローム、シルト（水分含有量 60% ～ 80%）などの従来の作業条件で作業を実行します。当社カスタマイズの歯付き耐摩耗カッターヘッドに交換すると、さらに高圧縮強度粘土の掘削が可能になります。交換は簡単で便利なので、ほとんどの建設シナリオや条件に適しています。

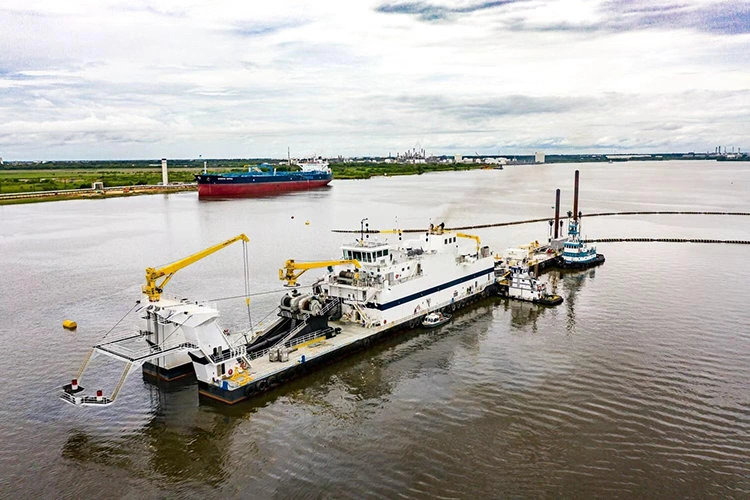

Cutter Suction Dredger

製品電源システム

HAIDING SHIPYARD のカッター吸引浚渫船には、油圧式と機械式の 2 つのコア電源システムオプションが用意されています。油圧駆動バージョンでは、速度範囲が 0 ～ 30 rpm、応答時間が 0.5 秒未満の輸入油圧ポンプユニットを使用しており、複雑な動作条件下でも正確な制御が可能です。機械駆動バージョンは、堅牢で信頼性の高い構造を誇り、メンテナンスコストが低く、日常的な標準化された操作に適しています。さらに、このシリーズの機器は ISO9001 認証に合格しており、CCS、BV、RINA、RS 認証の対象にもなっています。主要コンポーネントは 2 年間、船体は 20 年間保証されており、プロジェクトの安全かつ効率的な進行を確実に保証します。

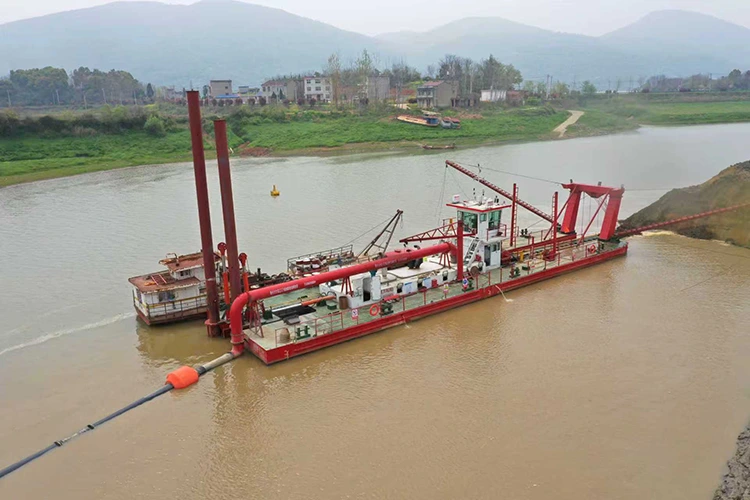

Cutter Suction Dredger

製品パラメータ（仕様）

カッターサクション浚渫船 HD-CSD250
全長	18.8m	水の流れ	980m3/h
船体の寸法	15.0×5.2×1.5m	土砂生産	150m3/h
主要ポンツーン寸法	9.3×2.2×2.5m	放電距離	1000メートル
サイドポンツーンの寸法	15.0×1.5×1.5m	カッターヘッドの直径	800mm
構造	モジュラーインテリジェントアセンブリタイプ	カッターパワー	37KW
主なエンジンのブランド/出力	濰仔294KW	下書き	1.1m
補助エンジンのブランド/出力	濰仔75KW	油圧制御システム	PLC統合制御
総電力	濰仔369KW	昇降ウインチの数	40KN*1
浚渫ポンプ	200WN 高クロム合金ポンプ	横方向ウインチの数	4OKN*2
吐出・吸込管径	273mm/273mm	キャビン	調節可能なシート、エアコン、PLC統合制御システム
ヘッド(ポンピングリフト)	55m	納期	40日
最大浚渫深さ	9m	参考燃費	~38L/H
適用される労働条件	河道や沈砂池などの小規模な浚渫現場
構成のアップグレード	構成はアップグレードできます。需要に応じてディーゼルエンジンのブランドを変更できます。ブランド:カミンズ、カーターなど。

カッターサクション浚渫船 HD-CSD300
全長	26.0m	水の流れ	1200-1500m3/h
船体の寸法	21.0×5.2×1.5m	土砂生産	150-200m3/h
主要ポンツーン寸法	11.0×2.5×2.5m	放電距離	2000m
サイドポンツーンの寸法	21.0×1.1×1.5m	カッターヘッドの直径	1350mm
構造	モジュラーインテリジェントアセンブリタイプ	カッターパワー	75KW
主なエンジンのブランド/出力	濰仔6170-456KW	下書き	1.1m
補助エンジンのブランド/出力	濰柴 WP6-155KW	油圧制御システム	PLC統合制御
総電力	濰仔611KW	昇降ウインチの数	60KN*1
浚渫ポンプ	250WN 高クロム合金ポンプ	横方向ウインチの数	40KN*2
吐出・吸込管径	325mm/325mm	キャビン	調節可能なシート、エアコン、PLC統合制御システム
ヘッド（ポンピングリフト）	40メートル	納期	50日
最大浚渫深さ	12m	参考燃費	~66L/H
適用される労働条件	河道や沈砂池などの小規模な浚渫現場
構成のアップグレード	構成はアップグレードできます。需要に応じてディーゼルエンジンのブランドを変更できます。ブランド:カミンズ、カーターなど。

カッターサクション浚渫船 HD-CSD300
全長	26.0m	水の流れ	1200-1500m3/h
船体の寸法	21.0×5.2×1.5m	土砂生産	150-200m3/h
主要ポンツーン寸法	11.0×2.5×2.5m	放電距離	2000m
サイドポンツーンの寸法	21.0×1.1×1.5m	カッターヘッドの直径	1350mm
構造	モジュラーインテリジェントアセンブリタイプ	カッターパワー	75KW
主なエンジンのブランド/出力	濰仔6170-456KW	下書き	1.1m
補助エンジンのブランド/出力	濰柴 WP6-155KW	油圧制御システム	PLC統合制御
総電力	濰仔611KW	昇降ウインチの数	60KN*1
浚渫ポンプ	250WN 高クロム合金ポンプ	横方向ウインチの数	40KN*2
吐出・吸込管径	325mm/325mm	キャビン	調節可能なシート、エアコン、PLC統合制御システム
ヘッド（ポンピングリフト）	40メートル	納期	50日
最大浚渫深さ	12m	参考燃費	~66L/H
適用される労働条件	河道や沈砂池などの小規模な浚渫現場
構成のアップグレード	構成はアップグレードできます。需要に応じてディーゼルエンジンのブランドを変更できます。ブランド:カミンズ、カーターなど。

カッターサクション浚渫船 HD-CSD550
全長	45.82m	水の流れ	3500-4000m3/h
船体の寸法	35.8×8.8×2.2m	土砂生産	600-800m3/h
主要ポンツーン寸法	15.4×4.0×2.2m	放電距離	2000m
サイドポンツーンの寸法	35.75×2.85×2.2m	カッターヘッドの直径	1900mm
構造	モジュラーインテリジェントアセンブリタイプ	カッターパワー	130KW
主なエンジンのブランド/出力	濰仔WH17-1350KW	下書き	1.6m
補助エンジンのブランド/出力	濰仔6170-456KW	油圧制御システム	PLC統合制御
総電力	濰仔1806KW	昇降ウインチの数	150KN*1
浚渫ポンプ	450WN高クロム合金ポンプ	横方向ウインチの数	100KN*2
吐出・吸込管径	560mm/560mm	キャビン	調節可能なシート、エアコン、PLC統合制御システム
ヘッド（ポンピングリフト）	66m	納期	80日
最大浚渫深さ	14m	参考燃費	~160L/H
適用される労働条件	川、湖、貯水池、海岸、港およびその他の水域
構成のアップグレード	構成はアップグレードできます。需要に応じてディーゼルエンジンのブランドを変更できます。ブランド:カミンズ、カーターなど。

カッターサクション浚渫船 HD-CSD650
全長	45.82m	水の流れ	5000m3/h
船体の寸法	35.8×8.8×2.2m	土砂生産	800-1000m3/h
主要ポンツーン寸法	15.4×4.0×2.2m	放電距離	2000m
サイドポンツーンの寸法	35.75×2.85×2.2m	カッターヘッドの直径	2200mm
構造	モジュラーインテリジェントアセンブリタイプ	カッターパワー	320KW
主なエンジンのブランド/出力	濰仔WH17-1350KW	下書き	1.7m
補助エンジンのブランド/出力	濰仔8170-601KW	油圧制御システム	PLC統合制御
総電力	濰仔1951KW	昇降ウインチの数	150KN*1
浚渫ポンプ	500WN 高クロムスロイポンプ	横方向ウインチの数	150KN*2
吐出・吸込管径	650mm/650mm	キャビン	調節可能なシート、エアコン、PLC統合制御システム
ヘッド(ポンピングリフト)	66m	納期	110日
最大浚渫深さ	14m	参考燃費	~229L/H
適用される労働条件	川、湖、貯水池、海岸、港およびその他の水域
構成のアップグレード	構成はアップグレードできます。需要に応じてディーゼルエンジンのブランドを変更できます。ブランド:カミンズ、カーターなど。

カッターサクション浚渫船 HD-CSD800
全長	59.5m	水の流れ	8000m3/h
船体の寸法	52.5×11.4×3.0m	土砂生産	1200-1500m3/h
主要ポンツーン寸法	26.0×5.0×4.0m	放電距離	4000～5000m
サイドポンツーンの寸法	52.5×3.2×3.0m	カッターヘッドの直径	2770mm
構造	モジュラーインテリジェントアセンブリタイプ	カッターパワー	1000KW
主なエンジンのブランド/出力	濰柴 2650KW	下書き	2.2m
補助エンジンのブランド/出力	濰柴 1850KW*2	油圧制御システム	PLC統合制御
総電力	濰仔6350KW	昇降ウインチの数	550KN*1
浚渫ポンプ	131-28-65	横方向ウインチの数	400KN*2
	(バンカーポンプ+水中ポンプ)
吐出・吸込管径	820mm/820mm	キャビン	調節可能なシート、エアコン、PLC統合制御システム
ヘッド（ポンピングリフト）	110m	納期	280日
最大浚渫深さ	25メートル	参考燃費	~750L/H
適用される労働条件	川、湖、貯水池、海岸、港などの水域
構成のアップグレード	構成はアップグレードできます。需要に応じてディーゼルエンジンのブランドを変更できます。ブランド:カミンズ、カーターなど。

カッターサクション浚渫船 HD-SSCSD550
全長	61.5m	水の流れ	4000m3/h
船体の寸法	48.5×8.9×2.2m	土砂生産	600-800m3/h
主要ポンツーン寸法	7.0m/4.0m	放電距離	3000m
サイドポンツーンの寸法	41.0×2.65×2.2m	カッターヘッドの直径	1900mm
構造	モジュラーインテリジェントアセンブリタイプ	カッターパワー	130KW
主なエンジンのブランド/出力	濰仔WH17-1350KW	下書き	1.6m
補助エンジンのブランド/出力	濰仔6170-456KW	油圧制御システム	PLC統合制御
総電力	濰仔1806KW	昇降ウインチの数	150KN ※1
浚渫ポンプ	450WN高クロム合金ポンプ	横方向ウインチの数	100KN ※2
吐出・吸込管径	560mm/560mm	キャビン	調節可能なシート、エアコン、PLC統合制御システム
ヘッド（ポンピングリフト）	66m	納期	90～110日
最大浚渫深さ	35メートル	参考燃費	~160L/H
適用される労働条件	水深15メートル以上の深海での泥除去
構成のアップグレード	構成はアップグレードできます。需要に応じてディーゼルエンジンのブランドを変更できます。ブランド:カミンズ、カーターなど。

カッターサクション浚渫船 HD-SSCSD650
全長	81.0m	水の流れ	5000m3/h
船体の寸法	63.0×11.0×3.0m	土砂生産	800-1000m3/h
主要ポンツーン寸法	12.0×4.6×3.0m	放電距離	3000m
サイドポンツーンの寸法	67.0×3.2×3.0m	カッターヘッドの直径	2200mm
構造	モジュラーインテリジェントアセンブリタイプ	カッターパワー	320KW
主なエンジンのブランド/出力	濰仔WH17-1350KW	下書き	1.9m
補助エンジンのブランド/出力	濰仔8170-601KW	油圧制御システム	PLC統合制御
キャビンポンプ主エンジン	濰仔WH17-1350KW	総揚程	86m
発電機の電力	Weichai 発電機 150KW	最大深度	52m
総電力	濰仔3451KW	昇降ウインチの数	150KN*1
水中浚渫ポンプ	500G-G 高クロム合金ポンプ	横方向ウインチの数	150KN*2
チャンバー内の主吐出ポンプ	500WN 高クロム合金ポンプ	キャビン	調節可能なシート、エアコン、PLC統合制御システム
吐出・吸込管径	650mm/650mm	納期	110～150日
5アンカー測位システム	200KNウインドラス*5セット	参考燃費	~390L/H
適用される労働条件:	水深15メートル以上の深海での泥除去
構成のアップグレード	構成はアップグレードできます。需要に応じてディーゼルエンジンのブランドを変更できます。ブランド:カミンズ、カーターなど。

製品の特徴と用途

1.効率的な構造：HAIDING SHIPYARDのカッターサクション浚渫の浚渫、泥の輸送、泥の荷降ろしのための統合されたコア設計により、24時間の連続運転をサポートします。設備故障率が低く信頼性の高い性能を備えているだけでなく、作業員も1～3人で簡単に操作できるため、施工効率が大幅に向上し、人件費も削減できます。

2.優れた適応性：さまざまな水域での浚渫ニーズをカバーし、砂、シルト、粘土などの複数の土質に対して優れた掘削性能と運搬性能を発揮し、頻繁な調整なしでさまざまな作業条件に適応します。

3.高精度の制御性：当社の海頂造船所のカッター吸引浚渫船の高精度制御は、制御システムと北斗またはGPS測位機能の組み合わせ動作に依存しています。これにより、掘削の深さ、幅、作業領域を正確に調整でき、さまざまな作業条件下での特定の技術要件を完全に満たすことができます。

4.効率的な輸送と組立：輸送と組立も非常に効率的であり、航行可能な水路での建設現場へのトラック輸送を可能にするモジュール式組立設計を利用しています。このモジュール式組み立てソリューションは、輸送コストと組み立て時間を大幅に削減するだけでなく、大型機械への依存を減らし、建設準備の効率を効果的に向上させます。

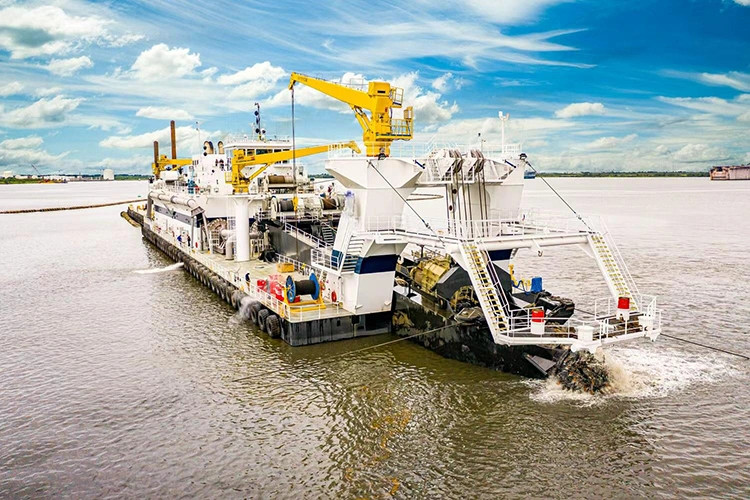

Cutter Suction Dredger
